電力回生型 電子負荷装置/ECO BLシリーズ

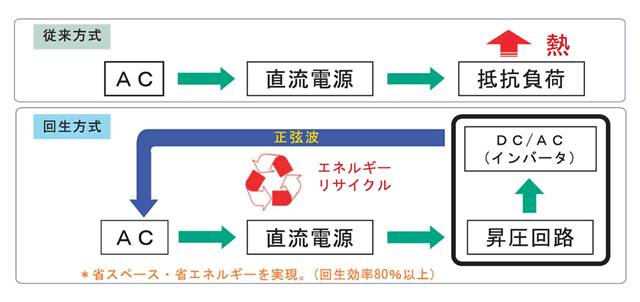

電源装置のパイオニア YAHATAが自社用に開発したもので、今まで熱にしていた電力を正弦波にして、 商用電源に80%以上回生する｢エコタイプ｣電子負荷装置です。(DC24V入力時83%)
ECO BLシリーズ
- 用途
- 1次･2次電池や直流電源装置のエージング･バーンイン･寿命試験･一般実験等に使用する省電力(省エネ)型電子負荷装置です。
- 効果
- 一般のコンセントからの使用では、15Aの制限がありますが、この「エコタイプ」は電力回生するためより大きな入力装置にも使用できます。
- 標準仕様
-
| 入力電力 CC/CV |
DC5V ～ 50V |
| 入力電流 |
0～20A/0～50A/0～100A/0～150A |
| 最大入力電力 |
300W/600W/1000W/1500W |
| 保護機能 |
過電圧･過電流･過電力･逆接続･加熱保護 |
| 出力電圧 |
AＣ100V/AＣ200V ±15% |
| 出力波形 |
正弦波 |

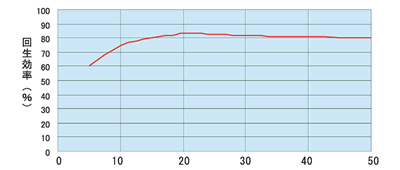

| 回生効率 |
入力電圧 DC15V,入力電力30%以上にて80% |
| 絶縁耐圧 |
AC2000V 1分間 |
| 動作環境 |
温度 -20℃～+50℃ 湿度 0%～95% |
| 保存環境 |
温度 -25℃～+70℃ |
| 外形寸法(W×H×D) |
134×200×260 (1000W) |
| 質量 |
約5.7 kg (1000W) |
| 他にマルチタイプ(3～8ch)も製造可能 |
|
|
|
